產品類別：4軸激光自動焊接機
技術支持：可定制

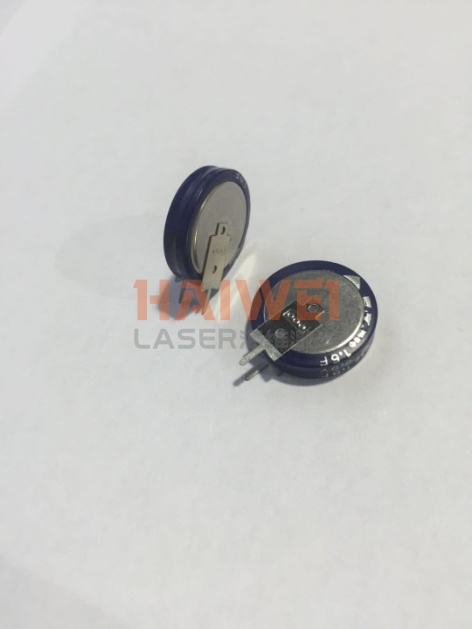

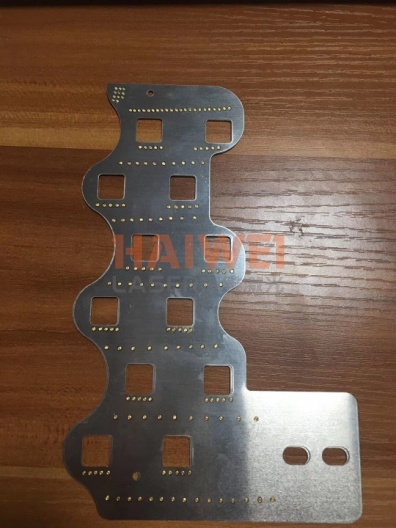

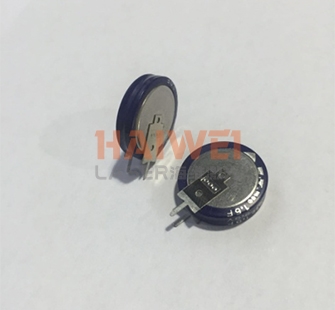

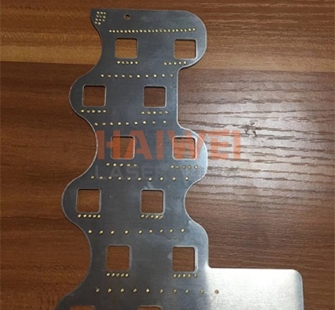

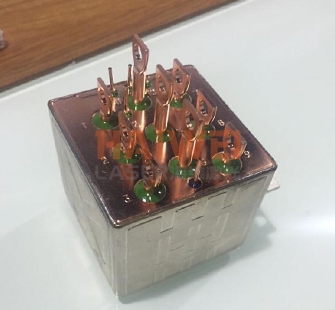

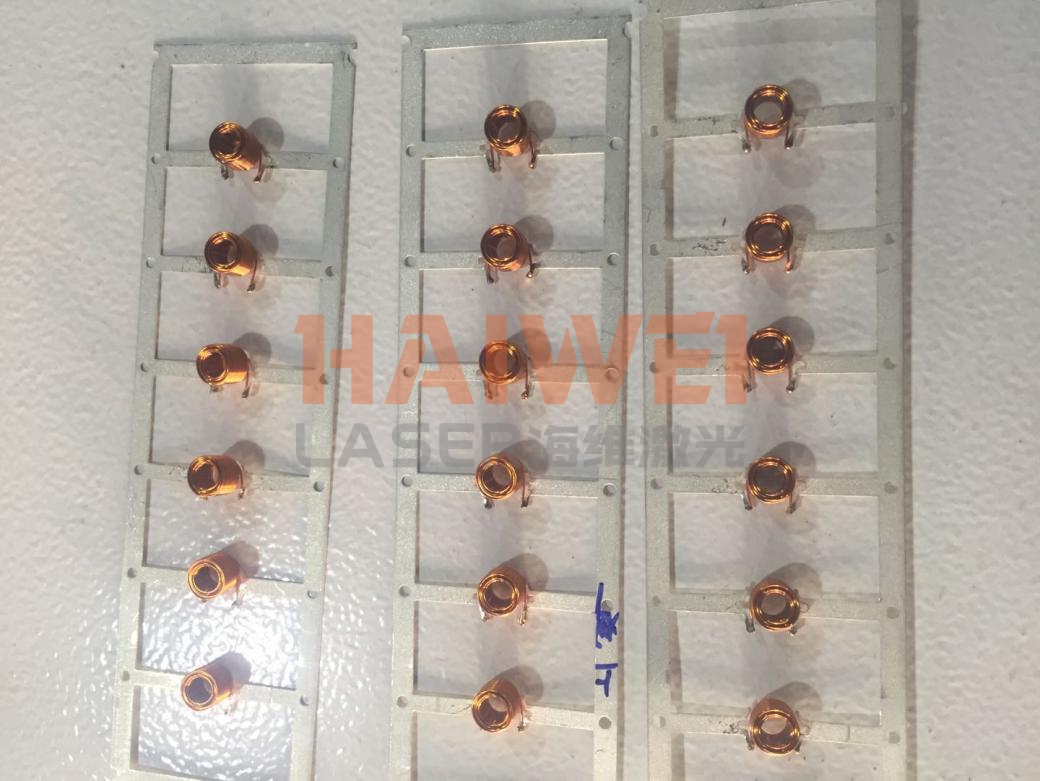

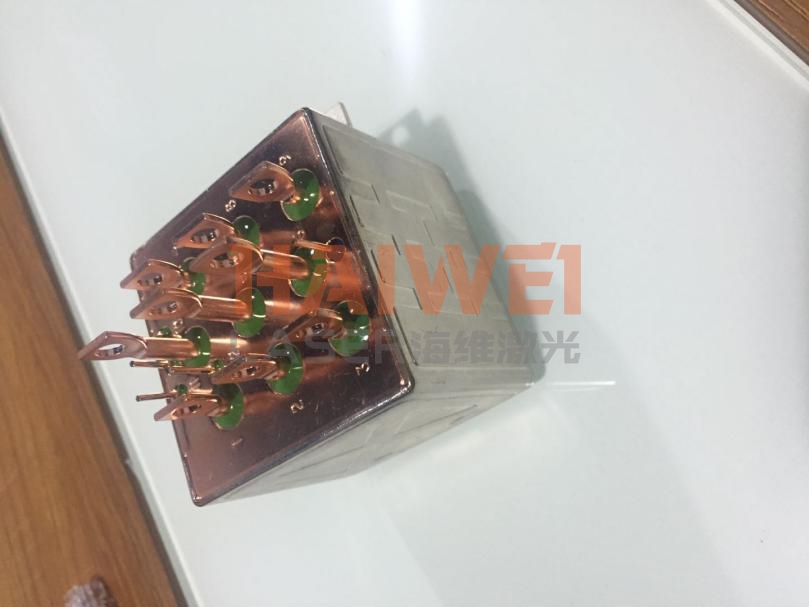

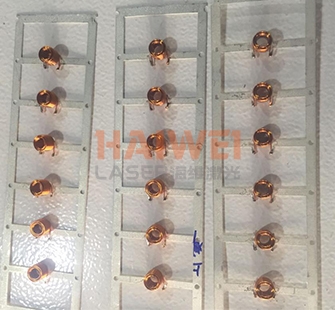

應用領域：電池、消費電子、太陽能電池板、汽車零件、五金廚具、醫療器械、傳感器、模具、珠寶、眼鏡、不銹鋼門窗等行業
適應性強，應用廣泛。
較為典型應用領域：電池、消費電子、太陽能電池板、汽車零件、五金廚具、醫療器械、傳感器、模具、珠寶、眼鏡、不銹鋼門窗等行業。
適用材料：碳鋼、不銹鋼、鋁、銅、鎳、鈦、銀、金、鉑、合金等材料。
| 4軸激光焊接機 | |||||
| 設備型號 model | HW-LP-WT75E | HW-LP-WT150E | HW-LP-WT300E | HW-LP-WT400E | HW-LP-WT600E |
電力要求 Requirements of power supply | AC220V/±10%,50Hz | AC380V/±10%,50Hz | AC380V/±10%,50Hz | AC380V/±10%,50Hz | AC380V/±10%,50Hz |
設備功耗 Equipment power | 3KW | 6KW | 12KW | 14KW | 18KW |
平均功率 Laser power | 75W | 150W | 300W | 400W | 600W |
| 激光波長 Wavelength | 1064nm | 1064nm | 1064nm | 1064nm | 1064nm |
峰值功率 Peak power | 5KW | 6KW | 10KW | 10kw | 10KW |
最大脈沖能量 Max pulse energy | 35J | 40J | 70J | 100J | 100J |
反饋方式 Feedback mode | 實時能量反饋控制 Energy feedback | ||||
傳輸光纖 fiber model | Japan MITSUBISHI SI200/SI300/SI400/SI600 L=5M | ||||
分光方式 Dividing laser way | 能量分光/時間分光(標配1路出光，最多4路出光) Energy dividing/time dividing(standard 1 road light) | ||||
運動平臺 Welding work table | 3軸或4軸自動焊， Optional with welding, 4 axis automatic welding, | ||||
工作范圍 Work area | X-300 y-200 z-300(可定制) | ||||
波形設置 Waveform setting | 任意拐點波形設置,1-20拐點 Arbitrary Waveform set,1-20 point | ||||
參數儲存 Parameter storage | 8G空間，每個文件可調用32組參數 8G SD memory, call 32 sets of parameters | ||||
脈沖寬度 pulse width | 0.1ms-20ms | ||||
脈沖頻率 pulse frequency | 1HZ-100HZ | ||||
I/O接口 input/output | 輸入/輸出I/O RS232 | ||||
瞄準指示方式 Localization way | 紅光/(選配CCD) Red diode indicator (option ccd) | ||||
焊接深度 Welding depth | 1.0mm(sus304) | 2.0mm(sus304) | 3mm(sus304) | 3mm(sus304) | 3mm(sus304) |
冷卻方式 Cooling way | 水冷 Water chiller | ||||
環境要求 Environmental requirements | 溫度：13℃-28℃ 濕度：5%-75% Temperature:13℃-28℃ humidity:5%-75% | ||||
外形尺寸L×H×W Equipment size | 1100×1100×500(mm) | 1100×1000×650(mm) | 1300×1130×660(mm) | 1300×1130×660(mm) | 1300×1350×660(mm) |
